1. Короткий вступ.
Детектор LEL вимірює небезпечні рівні всіх горючих газів у повітрі, показує у відсотках нижчу межу вибухонебезпечності, ми також називаємо це детектором EX газу. Детектор газу LEL працює за принципом каталітичного спалювання. Цей датчик визначає концентрацію горючого газу через реакцію горіння. Він містить нагріту платинову резистивну дріт як нагрівальний елемент. Коли горючий газ контактує з дротом опору та нагрівається, тепло, що виділяється під час процесу горіння, впливатиме на зміну значення опору дроту опору, таким чином вимірюючи концентрацію газу. Коли провід опору закінчиться, необхідно замінити новий датчик рівня.
Газовий детектор LEL (Нижня межа вибуховості) — це спеціалізований прилад для визначення концентрації нижньої межі вибуховості горючих газів, який широко використовується для моніторингу безпеки в таких галузях промисловості, як нафтохімія, вугільні шахти та газ.
2.Особливості.
(1). Каталітичний датчик LEL, висока точність і чутливість.
(2). Контролюйте концентрацію всіх вибухових газів разом
(3). Вибухозахищена конструкція, клас захисту ExibII CT6, IP65 захист від пилу.
(4). Зчитування значення газу, запис тривоги, час на РК-панелі, легке калібрування
(5). Функції нульового калібрування роблять виявлення більш точним і надійним.
(6). Вихідний сигнал 4-20 мА, сумісний з ПЛК.

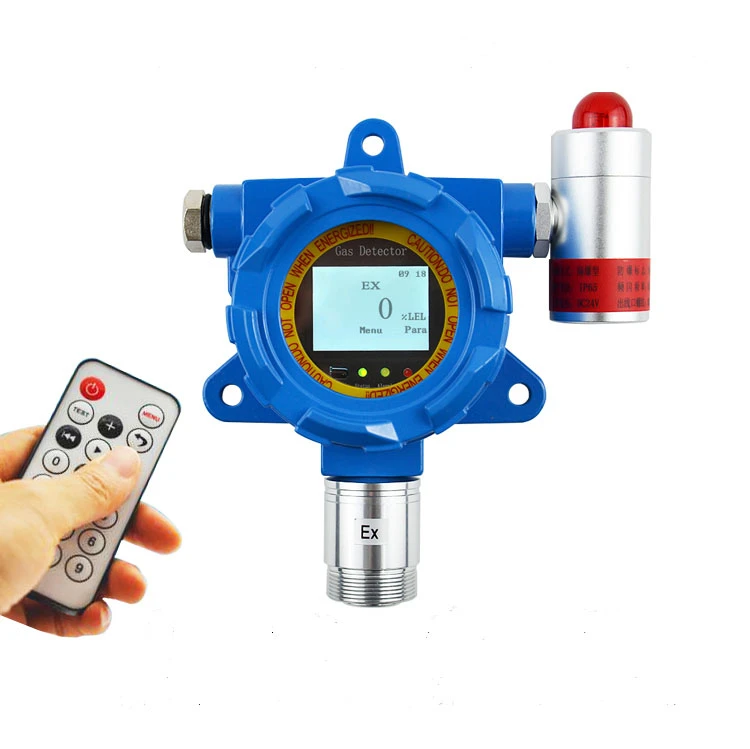

(7). Інфрачервоний пульт дистанційного керування, для роботи не потрібно відкривати корпус.
3.Технічні параметри.
|
Назва продукту |
Виправлено онлайн-детектор LEL |
|
Розмір продукту: |
144*190*87 мм |
|
Вага продукту: |
1130g |
|
Виявлення газу: |
CH4/LPG/H2/пропан, бутан, горючий газ |
|
Діапазон вимірювання: |
0-100% LEL |
|
роздільна здатність: |
1% НПВ |
|
Точка сигналізації |
25% НПВ, 50% НПВ регулюється |
|
Час відгуку: |
Менше або дорівнює 20 с |
|
Робоча напруга: |
DC24V |
|
Вихідний сигнал: |
4-20 мА |
|
Опції функції: |
Зі звуковою та візуальною сигналізацією потрібно 15 $/шт |
|
Підключення: |
3 дроти |
|
Кабелі передачі: |
Трижильний екранований кабель 3 х 1,5 мм2 |
|
особливості: |
З релейним вихідним сигналом |
|
Діапазон температур: |
- 20 градусів ~ 50 градусів |
|
Вологість |
15%-90% (RH) |
|
Сертифікат: |
CE, ATEX, ISO9001 |
|
Знаки-вибухозахищеності: |
Exib II CT6 |
|
Клас IP: |
IP65 захист від пилу |
|
Відстань передачі: |
<1000 m |
4.Межа вибуховості різних газів:
Коли горючий газ, пара горючої рідини (або горючий пил) змішується з повітрям і досягає певної концентрації, він вибухне, коли натрапить на джерело вогню. Цей діапазон концентрацій, у якому може статися вибух, називається межею вибуховості, яка зазвичай виражається як об’ємний відсоток горючого газу, пари або пилу в повітрі. У межах «діапазону концентрації вибуху» мінімальний рівень вибуху ми називаємо нижньою межею вибуху; і максимальний вибух, який ми називаємо верхнім обмеженням вибуху. Лише між цими двома концентраціями існує ризик вибуху. Межа вибуховості різних горючих газів відноситься до межі концентрації, при якій станеться вибух, коли горючий газ досягає певного діапазону концентрації в повітрі. Наприклад, межа вибуховості водню широка, а небезпека висока.
Метан (природний газ): 5,0% - 15.0%.
Водень: 4,0% - 75.0%.
Чадний газ: 12,5% - 74.2%.
Ацетилен: 2,3% - 100%.
Бензин: 1,0% - 6.0%.
Етанол (спирт): 3,0% - 19.0%.
Пропан: 2,1% - 9.5%.
Етан: 3,0% - 12.4%
5. Технічне обслуговування
(1). Переконайтеся, що детектор LEL показує нуль у середовищі без цільового газу
(2). Використовуйте калібрувальний газ стандартної концентрації для калібрування раз на рік.
(3). Термін служби датчика (зазвичай 2-3 роки), вчасно замініть
